1 概述
DG1.5/127礦用澆封兼本安型遠程斷電器（以下簡稱斷電器）是一種允許在煤礦井下爆炸性環境中使用的澆封兼本安型設備。其能接受分站或傳感器傳送的斷電信號來控制中間繼電器，并能將中間繼電器的負載通斷情況以電信號的形式反饋給分站或其他設備。
本產品執行常州迪泰科特測控設備有限公司企業標準《Q/DM012-2012》。
2 適應的環境條件
a) 環境溫度： 0℃～＋40℃；
b) 平均相對濕度： 不大于98%（＋25℃）；
c) 大氣壓力： 80kPa～116kPa；
d) 無顯著振動和沖擊的場合；
e) 煤礦井下有瓦斯等爆炸性混合物但無破壞絕緣和腐蝕性氣體的場合。
3 基本功能
a) 具有斷電功能，能接收分站或傳感器的控制信號，使斷電器的輸出接點實現通斷；
b) 具有饋電功能，能對被控開關的負載進行饋電取樣，并能將饋電狀態上傳；
b) 具有遙控器解鎖功能；
c) 具有電源指示、接點通斷指示和饋電指示功能。
4 技術參數
4.1 防爆型式：礦用澆封兼本安型，防爆標志為“Exmb[ib]ⅠMb”。
4.2 供電電源
a) 工作電壓：9V~24V；
b) 工作電流：≤60mA；
4.3 控制信號(出廠時只有一種)
4.3.1 RS485信號
a) 半雙工通信方式，信號速率為2400bps；
b) 信號電壓峰峰值：2V～12V；
c) 最大傳輸距離：不小于2km（使用MHYV煤礦用電纜，其單芯截面積為1.5mm2)。
4.3.2 電流信號
a) 控制電流：輸入電流≤0.5mA(或2mA)時斷電器不動作，輸入電流≥4mA時斷電器動作；
b) 最大傳輸距離：不小于2km（使用MHYV煤礦用電纜，其單芯截面積為1.5mm2)。
4.4 輸出接點
a) 繼電器輸出接點形式：一組常閉，一組常開；
b) 接點容量：127VAC/1.5A（阻性負載）；
c）負載特性：阻性，接點接觸電阻≤0.1Ω；
d) 遠程斷電及供電距離：不小于2km（使用MHYV煤礦用電纜，其單芯截面積為1.5mm2)。
4.5 饋電信息
a) 檢測范圍:（380~1140）VAC（有效值）；
b) 反饋信號類型：0mA/5mA 或者1mA/5mA可選（電路板中間靠近下邊沿的跳線S1,撥下時輸出1mA/5 mA，接上時輸出0mA/5mA），0mA/1mA表示無饋電，5mA表示有饋電；
c) 電流信號誤差：0 mA 時，≤0.05mA；1mA時，≤±0.5mA；5mA時，≤±1mA；
d) 負載能力：≥1kΩ。
5 主要結構特征及工作原理
5.1 外形尺寸及重量

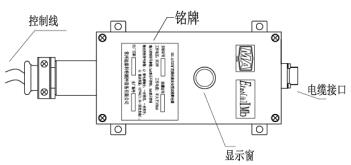

a) 外形尺寸(如圖2，長×寬×高): 236mm×105mm×45mm。
b) 重量：1.5kg。
圖2 產品外形圖
5.2 工作原理

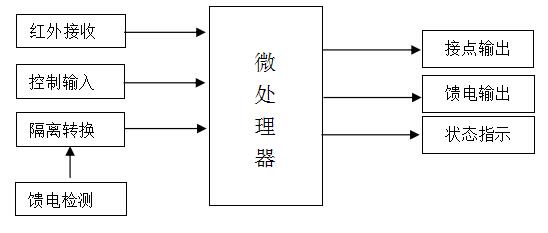

本斷電器的原理框圖如圖3所示：采用高抗干擾性能微控制器為處理核心，采用RS485總線或者電流形式與分站通信，根據分站下發的控制信息去執行相應的控制操作。同時可通過專用饋電電路檢測380V~1140V交流負載的通斷狀態，并反饋給分站。本斷電器有LED指示功能，能直觀的提示用戶當前斷電器的工作信息，并具有通過專用遙控器實現人工強行解鎖的功能。
圖3 遠程斷電器原理框圖
6 使用與接線
斷電器可采取平置或者壁掛方式安裝。在本安端有一個專用的4芯插頭，非安端通過喇叭嘴膠封有一根1.8m的6芯電纜，具體接線如下：
6.1 非本安側接線
非本安側電纜為六芯輸出線，分別如下：
a) 1、2號輸出線接380～1140V AC的饋電信號；
b) 3、4號輸出線為常開接點，接被控制設備；
c) 5、6號輸出線為常閉接點，接被控制設備。
6.2 本安側接線
傳感器出廠時配有專用4芯電纜（MHYV煤礦用阻燃電纜，其單芯截面積為1.5mm2），電纜有與傳感器配對的4芯接頭，電流控制類型的斷電器，所有信號都共地，電纜各芯按顏色區分，代表意義如下：
表1 接線規則表
線的顏色 信號類型 |
藍 |
綠 |
白 |
紅 |
RS485信號 | 485-A | 485-B | 電源負 | 電源正 |
電流信號 | 電源負 | 饋電輸出正 | 控制輸入正 | 電源正 |
6.3 指示功能
本斷電器帶有顯示窗，具有LED指示功能，具體如下表2。
表2 指示功能表
狀態 指示燈類型 |
亮 |
閃爍 |
滅 |
紅色 | 電源正常 | 正在通信 | 電源故障 |
黃色 | 接點已經翻轉 | - | 接點沒有翻轉 |
綠色 | 饋電回路有電流 | - | 饋電回路無電流 |
6.4 手動解鎖
本斷電器具有遙控解鎖功能。首次使用配套的FYF3型遙控器時，需要撥下遙控器正下方電池上的絕緣塑料。使用時，遙控距離最好不超過0.5米。正對斷電器顯示窗口同時按下遙控器上的“功能”鍵和“
”鍵，繼電器的輸出接點會發生翻轉，常開接點變成常閉接點、常閉接點變成常開接點。黃色指示燈的亮滅狀態也會發生變化，該控制狀態重新上電時不保存，如果分站直接控制斷電器開閉（只有485控制方式才可以），該控制狀態自動消失。同時按下“功能”鍵和“”鍵能取消強行解鎖。
7 使用注意事項
7.1 要注意正確接線，以免損壞設備；
7.2 接線前應明確斷電器的觸點負載容量和被控制設備的控制功率；
7.3本安產品不得隨意與其他未經過聯檢的設備連接；
7.4在煤礦井下嚴禁隨意拆卸、檢修，非專業人員請勿隨意檢修；
7.5 維修時不得改變本安電路和與本安電路有關的元器件的電氣參數、規格和型號；
7.6 在接中間繼電器負載檢測線時，要注意避免帶電操作。
8 故障處理與維修
常見故障及排除方法見表2。
表2 常見故障排除表
序號 | 故障現象 | 可能造成原因 | 排除方法 |
1 | 設備不能正常工作 | 沒有供電電源 | 檢查電源 |
電源線接觸不好 | 檢查接電 | ||
2 | 通信指示燈不亮 | 指示燈損壞 | 更換 |
通信未正常進行 | 檢查通信 | ||
3 |
信號無法正常傳輸 | 通訊線路故障 | 檢查線路 |
通訊芯片損壞 | 更換 | ||
信號類型或參數與設備不配套 | 檢查信號 | ||
4 |
不能檢測饋電 | 饋電檢測模塊故障 | 更換 |
饋電信號輸出部分故障 | 更換 | ||
饋電檢測回路短路或開路 | 檢查線路 | ||
5 |
電流不能控制斷電器動作 | 控制電流不符合設備要求 | 檢查設備 |
控制電流的正負接反 | 檢查線路 | ||
控制電流的回路短路或開路 | 檢查線路 |
9 運輸、貯存
9.1 運輸
完整包裝的產品，在避免的雨雪淋襲下，可適用各種形式的運輸方式。
9.2 貯存
完整包裝的產品可在干燥、無腐蝕性物質、無強烈振蕩的室內存放。
10 隨機文件
裝箱單 1份；
FYF3型遙控器 1只(視具體情況)；
使用說明書 1份；
產品合格證 1份。
